Ventilator centrifugal necarcasat tip melc Vortice C15/2ME
Ventilator centrifugal necarcasat tip melc cu eficienta energetica ridicata Vortice C15/2ME
Gama de ventilatoare Vorticent C este alegerea potrivita pentru aplicatii comerciale si industriale ca : bucatarii , bai , birouri , laboratoare , fabrici , magazine , spalatorii , restaurante , baruri , teatre , cinematografe , fabrici , magazine sau sali de festivitati . Carcasele din otel sint vopsite in doua straturi cu vopsea poliesterica pentru a spori rezistenta la intemperii a ventilatorului . Suportul ventilatorului precum si gurile de aspiratie si refulare ale aerului au fost proiectate special pentru a minimiza efectele turbionare si nivelul de zgomot . Nivelul e protectie al motorului este IP 55 , clasa de izolare II . Ventilatoarele Vorticent C E sint conforme cu reglementarile N°327/2011/UE (Lot 11, 1st Tier) impuse de directiva EUP/ErP incepind cu 01.01.2013 . Pot fi comandate si in versiunea ATEX ( certificate pentru folosirea in zonele cu risc mare de explozie datorita gazelor sau prafului ) .

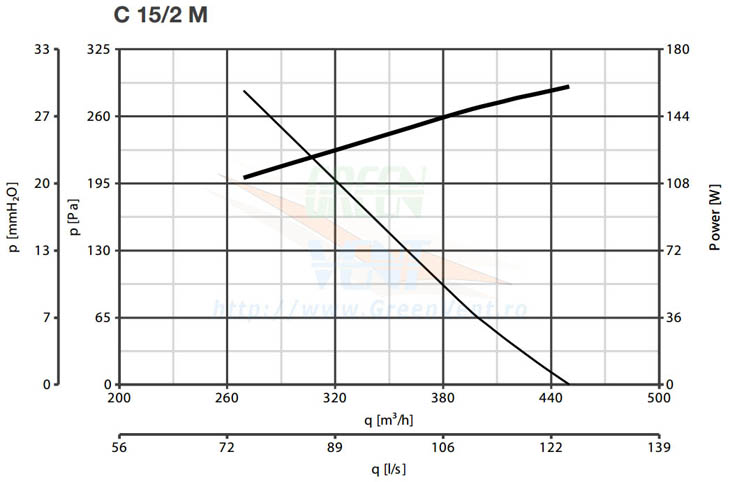

Curba debit / disponibil presiune
| Model | C15/2M |
| Consum electric | 160 W |
| Intensitate curent electric (min/max) | 0.7 A |
| Numar poli | 2 |
| Rotatii per minut | 2800 rpm |
| Debit aer maxim | 450 mc/h |
| Debit aer maxim | 125 l/s |
| Disponibil presiune maxima | 45 mmH2O |
| Disponibil presiune maxima | 441 Pa |
| Nivel zgomot la 3m | 59 dB(A) |
| Temperatura maxima de functionare | 50 C |
| Alimentare | 220 / 1 / 50 V/Ph/Hz |
Poziția gurii de evacuare a unui ventilator radial este indicată prin simbolul de sensul de rotație ( LG - adică sensul acelor de ceasornic sau în sens contrar, văzută din partea opusă a gurii
aspirație ) sub unghiul în grade între axa de referință ( care este o linie perpendiculară direct la planul de bază și care trece prin axa de rotație) și axa racordului de refulare , măsurata în
direcția de rotație .
Ventilatoarele Vortice din seria Vorticent au in partea de refulare o flansa rezistenta care permite montajul atit in pozitie verticala , cit si orizontala , nemaifiind nevoie de constructia unui cadru de sustinere ca in cazul altor ventilatoare de acelasi tip . De asemenea latimea generoasa a flansei permite si folosirea cu incredere a unor masticuri/silicoane pentru etansare , putind fi montat cu usurinta la exterior fara a aparea probleme de functionare . De asemenea intretinerea este foarte usoara , prin demontarea unor suruburi de pe laterala melcului se poate demonta atit motorul cit si elicea ventilatorului pentru a fi curatate . Dimensiunile se regasesc in tabelul de mai jos .
| Debit aer | |
| Debit aer | 450 mc/h |
| Disponibil presiune | |
| Disponibil presiune | 45 mmCA |
| Tip | |
| Tip | Centrifugal necarcasat |
